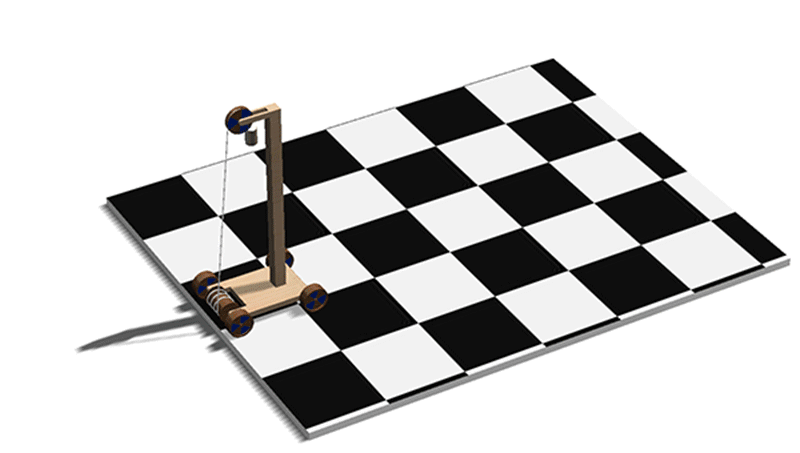

案例简单步骤:

1,创建支架:绘制草图,直槽口及两个圆,定义好尺寸。拉伸,再在上面的方向绘制中接的一个矩形进行切除

绘制重物悬挂的杆,和支架绘制为一个零件。

2,绘制轮子:前轮:简单的左右对称的一个草图,进行旋转。在分割上的面,添加蓝色,以在动画的时候能看出轮子的旋转。

后轮:与前轮的第一步是一致的,在此基础上添加中间的绕线盘。或者可以和前轮作为同一个零件的两个不同配置。

3,重物悬挂位置的滑轮:绘制如下草图,旋转凸台。使用分割线,在添加蓝色,以在动画时能看出转动。

4,绘制重物,材料可选金属。绘制地面,添加纹理,可在动画中看出运动情况。

5,创建装配体,添加各个零件间的配合。重点:小车的运动是由重物下落拉动绕线盘转动,使得车子向前走动。所以重物下落与滑轮、绕线盘之间具备运动配合关系。

6,添加Motion分析案例,添加重力,轮子与底板摩擦接触效果,重物与直接接触效果(防止重物穿透物体)。运行分析获得运动分析的动画结果。

7,添加线零件,使用柔性动画的要素,线的位置与滑轮作为参考,并与绕线盘的转动作为变化的参考,以重物下落作为变化参考。

创建动画,转入Motion分析的动画结果,直接运行动画。

以上案例所使用知识点,都包含在Motion教程中!
