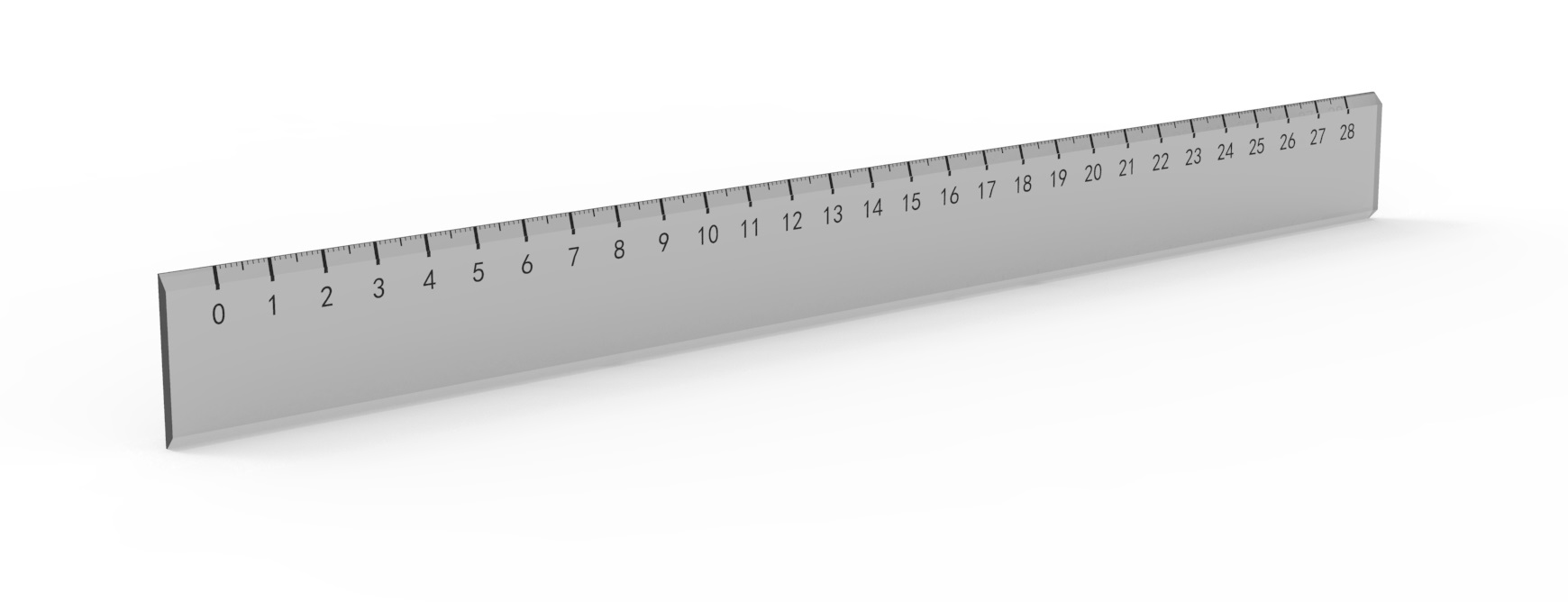

直尺

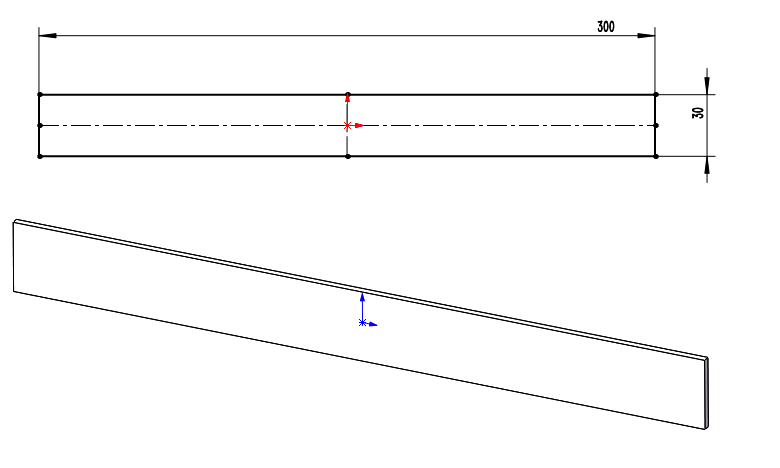

1，绘制矩形并拉伸

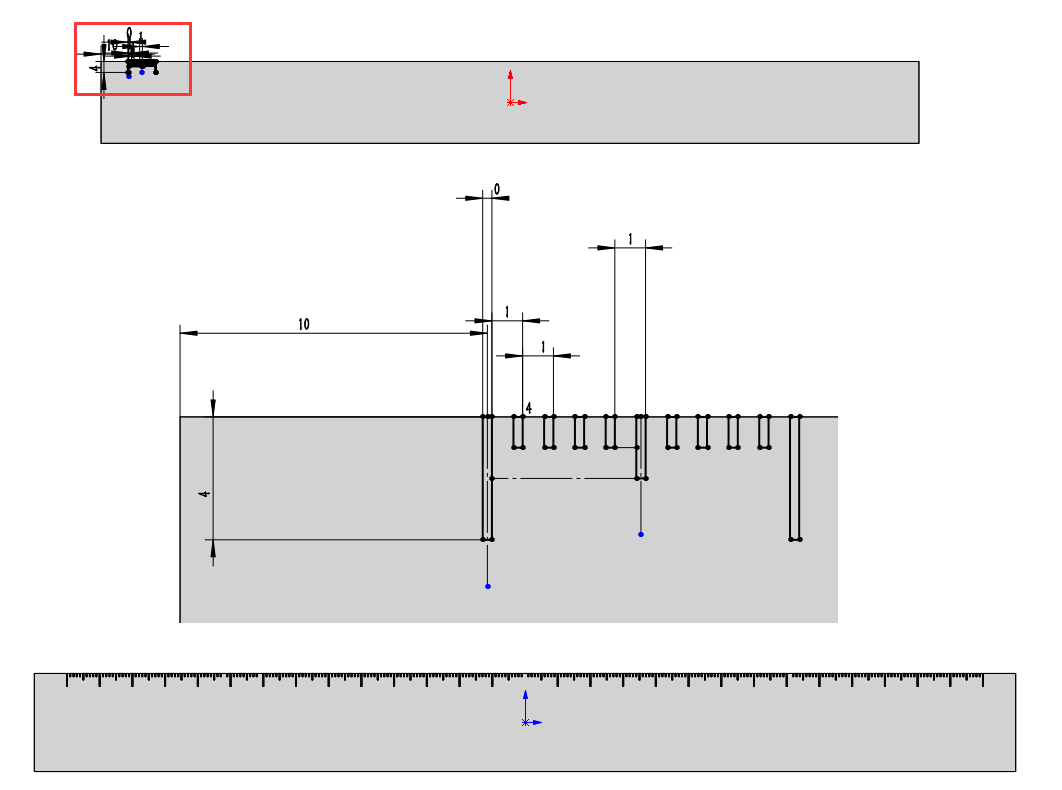

2，刻度：左上角绘制刻度草图，拉伸或分割，然后阵列为刻度

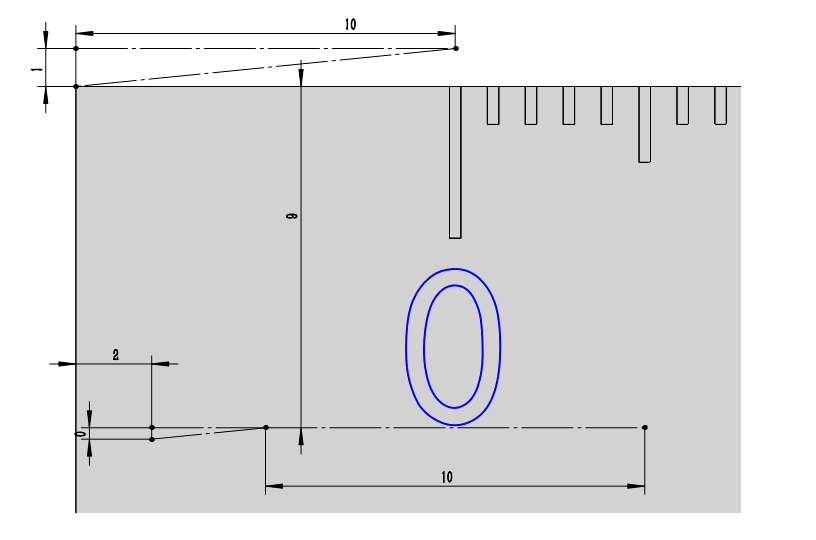

3，创建草图，添加草图文字，并连接草图文字到某个尺寸，由这个尺寸的变化来驱动文字的变化，并且这个尺寸的变化会推动文字往右边移动每次10mm


4，启用阵列，选择要变化的尺寸，及变化的大小为1mm。完成阵列，即可完成直尺上的数字的阵列

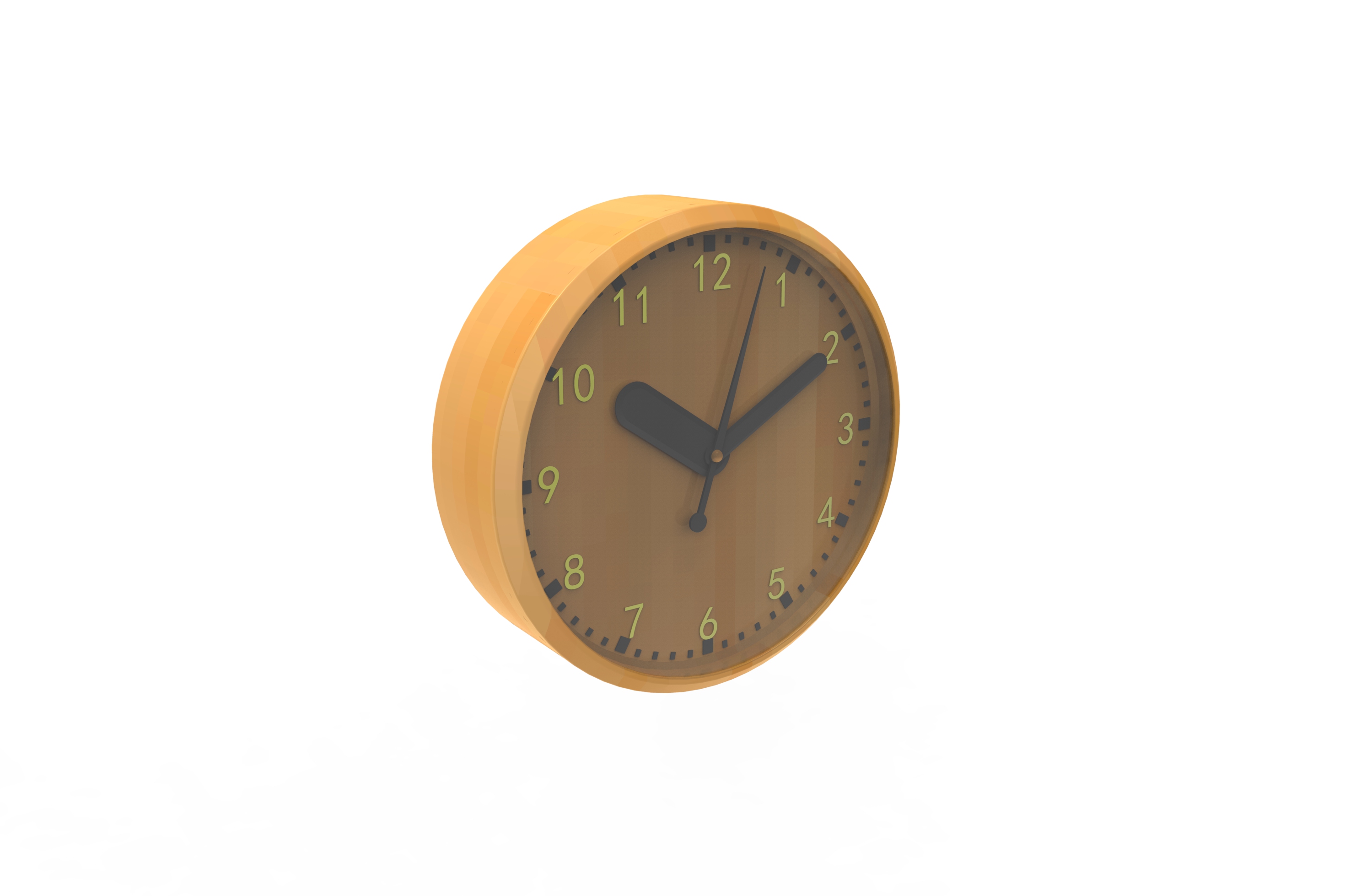

案例-挂钟：

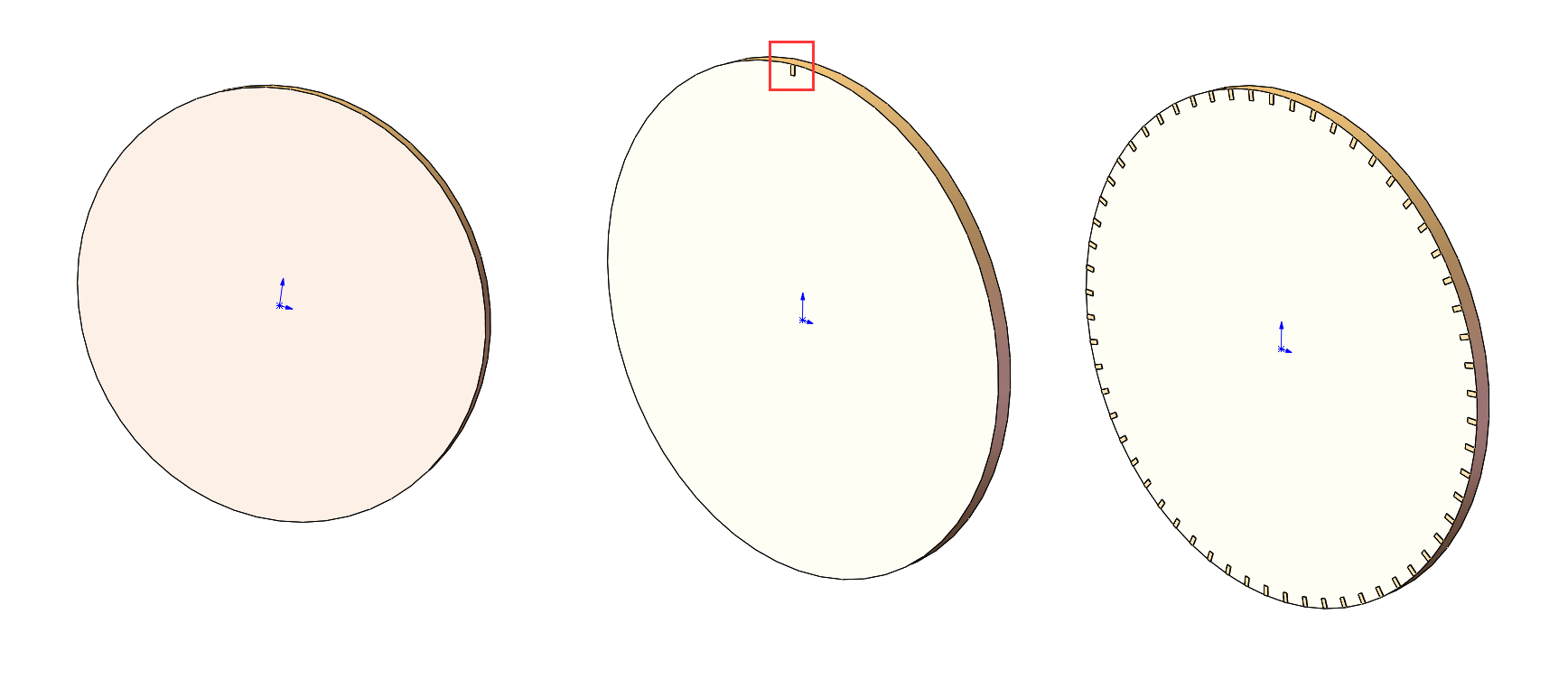

1，绘制一个圆，并绘制刻度，阵列60个

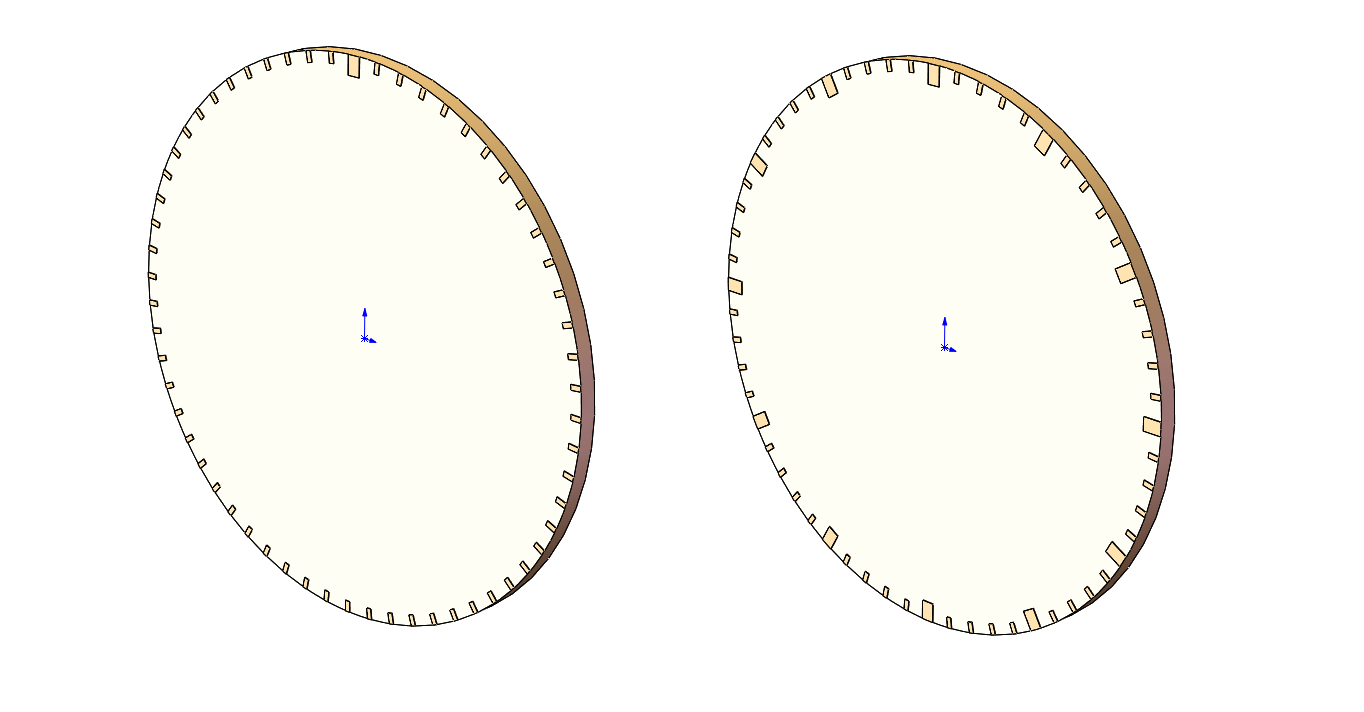

2，再次绘制一个大的刻度，阵列12个

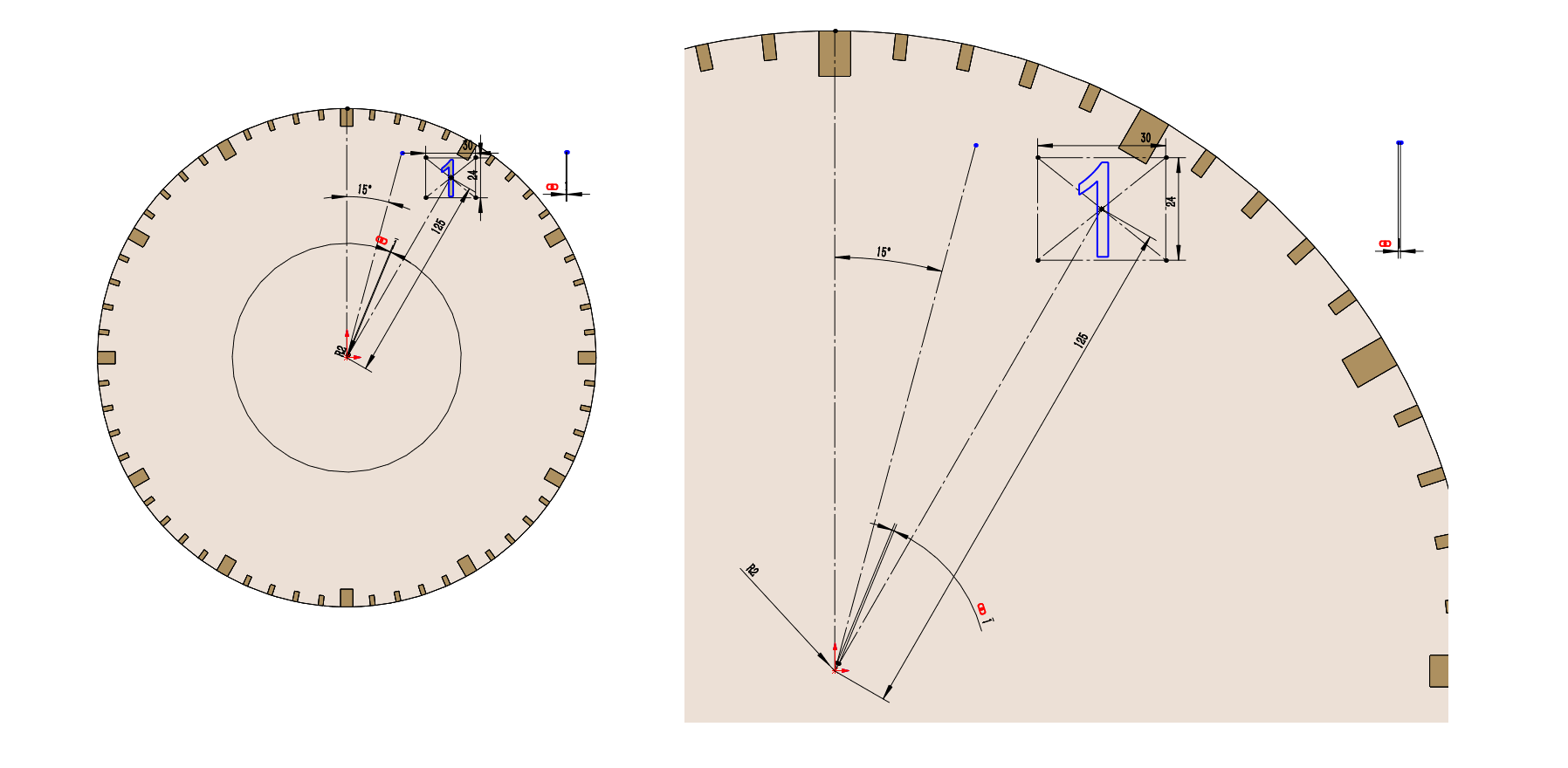

3，创建草图，添加草图文字，并连接到一个尺寸。另外，通过连接数值，将此尺寸链接到圆中的一个圆弧，所以当此尺寸变化时，会导致位置变化，绕中心旋转。同时文字也会变化

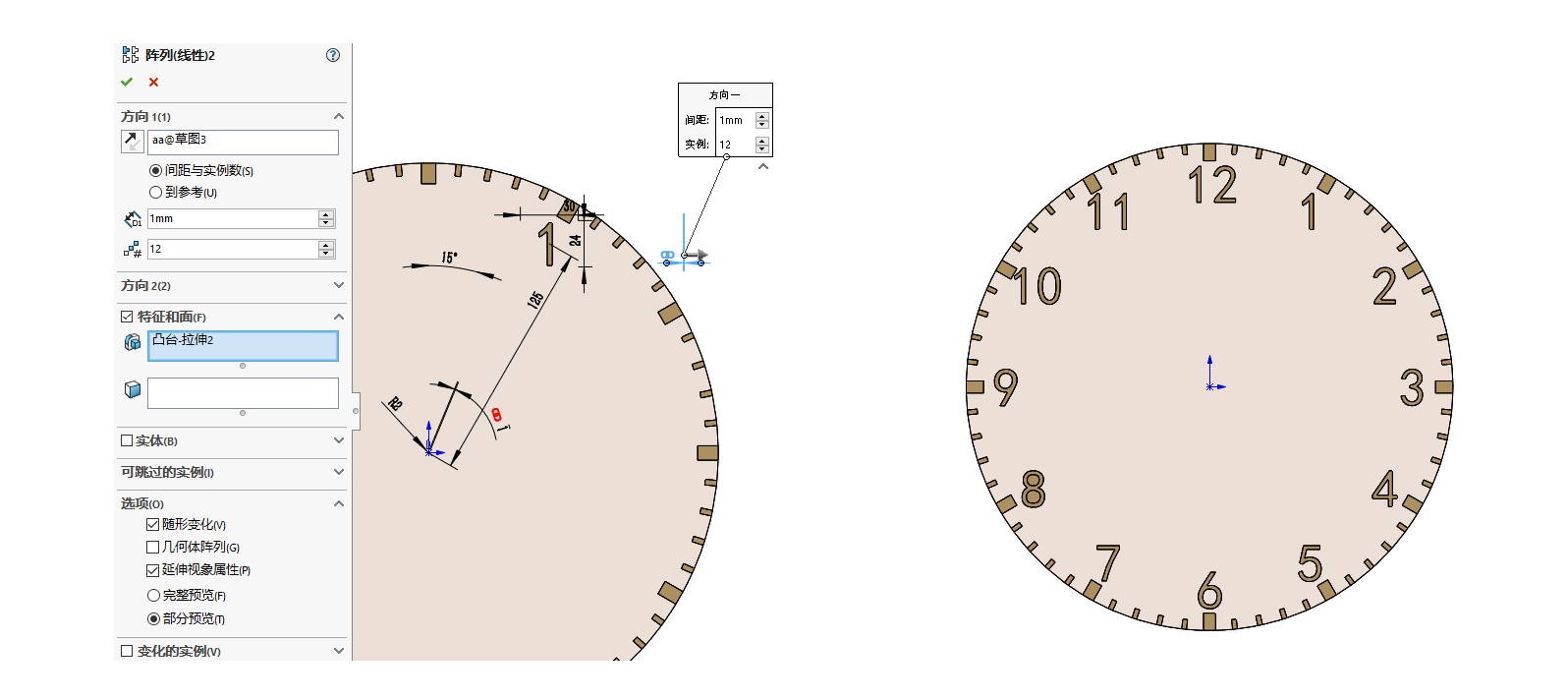

4，启用阵列，选择要变化的尺寸。设置变化设置为1mm，阵列12个。完成表盘的数字阵列

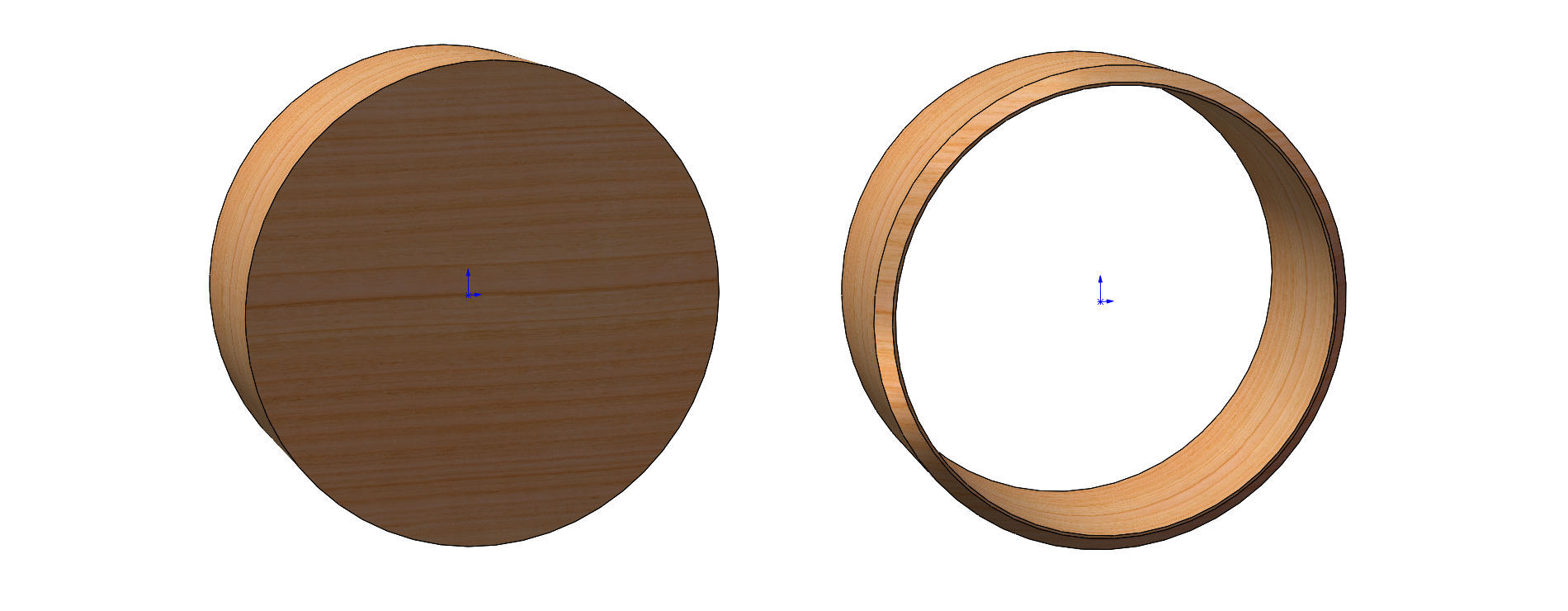

5，拉伸，并切除中间区域，倒角。完成挂钟的外壳

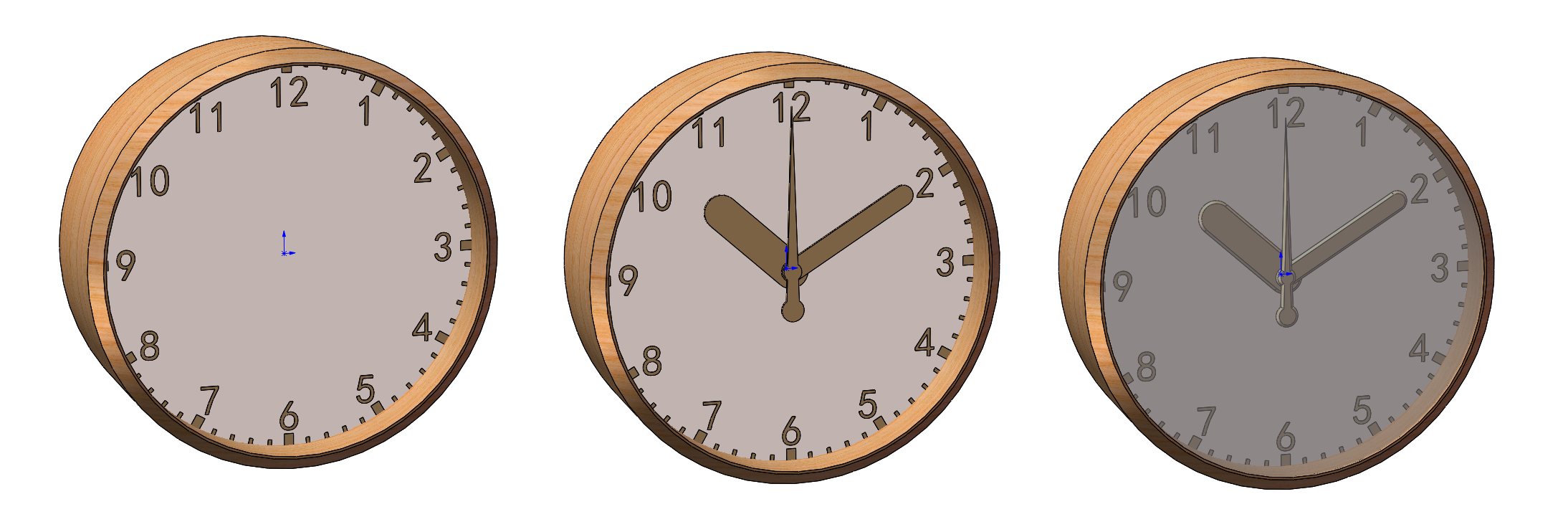

6，添加时分秒的针。拉伸完成玻璃面板


渲染：
